VENTURA V2 –
窄边推拉门系统

极致通透,全景视野

VENTURA V2

VENTURA V2窄边推拉门中梃可视面仅有23毫米,是新建和家装建筑的理想选择。 坚固的型材截面设计,可以承受非常高的风荷载和实现超大尺寸推拉门。配置高隔热玻璃可以实现极高的隔热性能。

VENTURA V2 – 极致窄边 卓越性能

我们在每个细节上都竭尽全力。 根据高质量系统的要求,手推车的简约不锈钢滚轮(经过测试,长达一百万公里)受到保护,并且无形地集成在窗扇中。 不锈钢滑轨可选地设计为零阈值。 通过这种组合,滑轨和不锈钢辊确保了整个使用期间窗扇的出色顺畅运行。 具有设计手柄外壳的新型隐蔽式锁紧系统,新型低摩擦垫片技术和级联排水技术符合最新的发展状况。

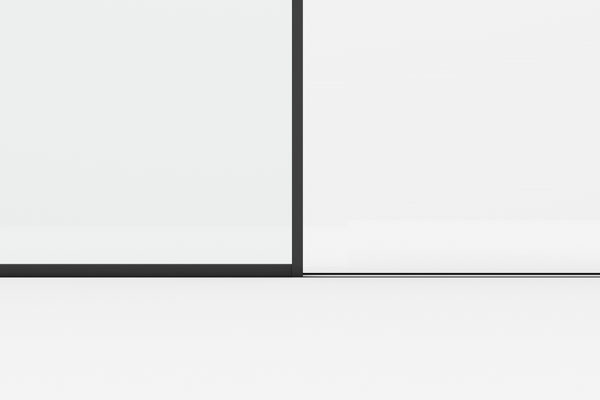

极致全景  中间立梃可视面宽度23mm
执手底座和手柄宽度仅为26mm

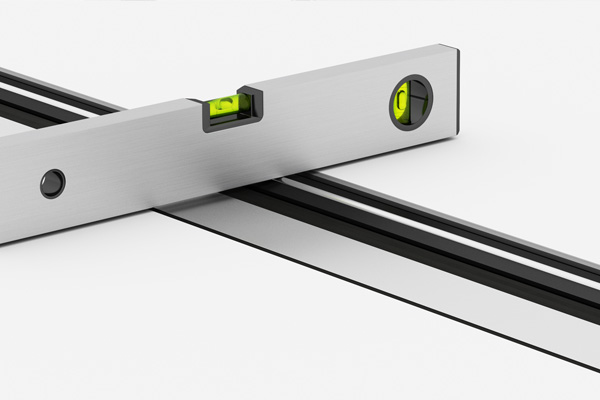

无门槛设计

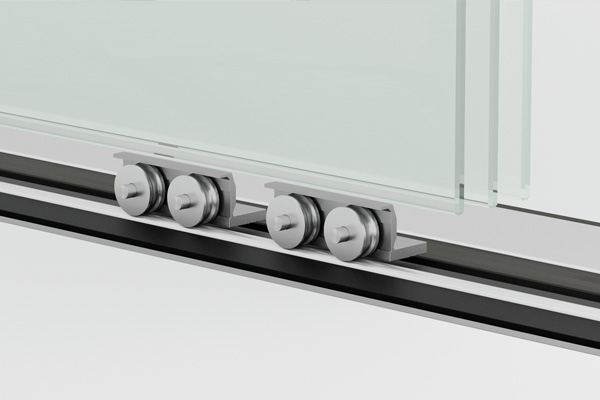

高承重滑轮组

设计参数
  • 推拉门分格组合:单轨至三轨
  • 中间竖梃可视面宽度:23mm
  • 框可视面高度:39mm 或50mm
  • 底部可视面高度(地面至门扇压条)24mm,39mm
  • 框纵深厚度:134mm(2轨
  • 执手材质:不锈钢/不锈钢质感表面处理
  • 锁闭系统: 隐藏式
  • 各种模块化的型材组合:分格或外框设计组合
尺寸
  • 最大高度:4,500 mm
  • 扇最大面积:10.00 m2
  • 扇最大重量:300 kg or 400 kg
  • 玻璃厚度:28mm 至38mm
  • 双层中空/三玻两中空/特种玻璃
性能参数*
  • 水密性能(EN12208)根据分格形式 8A至 E900(900 Pa)
  • 抗风压稳定性能(EN12210) C5级
  • 气密性能(EN12207)Class 4
不同配置的Uf值 BAUWERK, Rosenheim (BFRC Certified Simulator)
  • Uw = 1.22 W/m2K 中空玻璃 Ug= 1.0 W/m2K 采用 Swiss Spacer Advance暖边条
  • Uw = 0.76 W/m2K 三玻两中空 Ug= 0.5 W/m2K 采用iss Spacer Ultimate暖边条
  • Uw = 0.83 W/m2K 三玻两中空 W/m2K 采用wiss Spacer Ultimate暖边条

Uw值模拟计算推拉门配置和尺寸:2轨(固定/推拉),框深度为134 mm,标准尺寸为W x H 4,000 x 2,500 mm。 尺寸更大的推拉门,Uw值更小。 或者,根据要求采用VENTURA V3和VENTURA V4系列。

* 建设中

底槛
无门槛

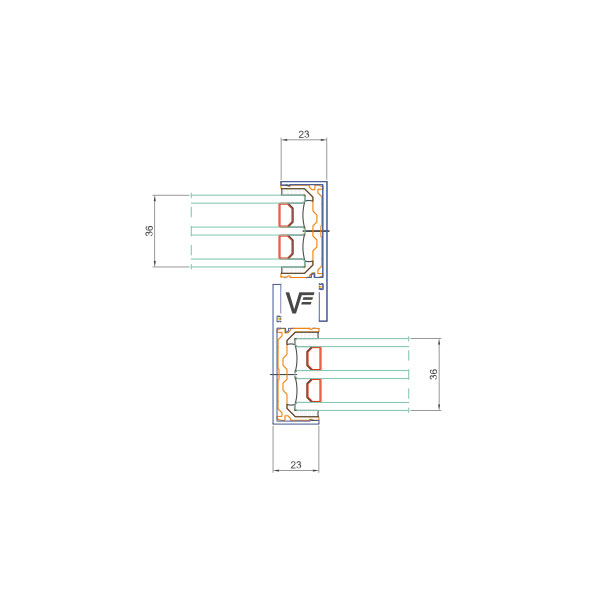

中间立梃可视面宽度23mm
带拉手竖型材及一体式锁
底槛与主体结构连接构造

有各种颜色和多种表面处理供选择。 VENTURA提供粉末喷涂或阳极氧化表面处理-金属漆,众多粉末涂料制造商的特殊颜色以及不锈钢外观的拉丝阳极氧化(E2)。

VENTURA创造了“绿色卓越建筑”一词,作为新的生态环境标准。 每个VENTURA系统使用最少的材料,可节省自然资源,出色的隔热性能可将能源消耗降至最低(达到被动房标准),优异的质量可确保极长的使用寿命。
